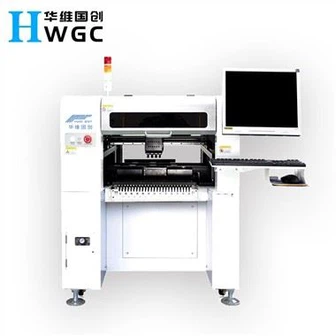

SMT HW-T2-40F

Pošlji povpraševanje

Predstavitev izdelka

Inteligentni inteligentni visokohitrostni popolnoma avtomatski stroj za namestitev površinske tehnologije (SMT) je visoko natančna in visoko učinkovita elektronska oprema za namestitev komponent, posebej zasnovana za sodobne proizvodne linije SMT (površinska montaža). Ta naprava sprejme delovno arhitekturo z dvojnim štancem, ki podpira različne pakirane komponente od 0201 do BGA. Njegova natančnost namestitve je kar ± 0,05 mm, natančnost pozicioniranja pa ± 0,01 mm. Natančno lahko postavi od 2.500 do 4.000 sestavnih delov na uro in tako izpolnjuje povpraševanje po 24-urni neprekinjeni proizvodnji

Osnovni parametri

model izdelka	HW-T2-40F
Natančnost obližev	0,05 mm		Ponovite natančnost nalaganja	0,05 mm
natančnost pozicioniranja	0,01 mm		Neprekinjen delovni čas	Can work continuously>24h brez izklopa
Hitrost obliža	2500-4000PCS/H.
Območje obližev	320230mm--5050 mm		Obseg obliža	0201,0402,0603,0805,1206, LED kroglice, dioda, trioda, sot, 30 * 30 mm, razmik za pin, večji od 0,3 mm GFP, BGA itd.
Čakajoči sistem glave	Število sesalnih ust	2	sistem za podajanje	Količina podajalnika	40 bitov (ob upoštevanju 8 mm leti)
	Vrsta šobe	Je uporabna Juki Rui		Vrste podajalnika	Electric Feida, pnevmatska feida, vibracija feida, pladenj itd.
	Podpora za koto komponente	± 180 stopinj		Vrsta feida	Uporablja se za serijo Yamahacl Feida
	Na voljo višina elementa	Manj kot ali enak 7 mm		Število IC diska	2 plošči (20 bitov)
	Vzemite enako pot	Enojna glava vzemi		Velikost diska IC	L130*W55mm
	Razpon vakuumskega pufra	4,5 mm		Časovna metoda	Samodejno optimizirajte vrstni red predmeta, da namestite elemente, kot je pozvano
	Največje potovanje na osi z	22 mm		Metoda hranjenja	Samodejno hranjenje
Sistem ležaja PCB plošče	Osnovna debelina	Manj kot ali enak 3 mm	Sistem za oskrbo s plinom	Vakuumski vir	Vakuumski generator (preboj z visokim hitrostjo z vakuumsko poškodbo)
	Orbitalna ureditev	ročna ureditev		Vakuumski mehanizem	Hitrost, visok pretočni vakuumski generator za aktivno uničenje
	Spremenite način plošče	Ročna in spodnja plošča		Pritisk krvavitve	0,4-0,5MP
	Ležajna struktura	Prilagojena, industrijsko-stopnja, visoko natančna struktura aluminijevih zlitin		Zahteve vira plina	Potrebna so nič manj kot 50 -litrska zunanja povezava, filtracija prahu, naprava za stabilizacijo zračnega tlaka ter naprava za ločevanje olja in vode
Kinetični krmilni sistem	operacijski sistem	Na podlagi sistema Windows smo neodvisno razvili mednarodni inteligentni operacijski sistem Huawei International Innovation	vidni sistem	Prepoznati opremo	1 oznaka kamera in 1 visoko natančna kamera
	Nadzirajte gostitelja	Intel visokozmogljivi procesor Industrial Control gostitelj		indikator	17-palčni industrijski kontrolni zaslon
	Vozni sistem	Hitrost DSP pogon, servo motor AC		Kako fotografirati	Center s fiksnim strelom
	varnostni sistem	Gumb za rotacijsko zaustavitev v sili		Rm	Identifikacija rutinskih elementov in identifikacija funkcij tujih elementov
	Xy največji udar	320 mm*527 mm		Identifikacija točke oznake	Ročno / popolnoma samodejno pozicioniranje
	XY poganja skladbo	Linearna vodnik tirnice + valjasta žična palica		Zaznavanje varnosti	Samodejna korekcija materiala za puščanje, samodejno korekcija kota komponente, neveljaven material samodejno vrže
	Vzorec motorja XY	Inteligentni pospešek krivulje in pojemka linearne povezave z algoritmom vstavitve ravne črte		Metoda programiranja	Uvozite koordinatno datoteko, samodejno programiranje, optimalno načrtovanje poti
	Zaščita pred vadbo	Visoka veriga rezervoarjev, odporna na obrabo in prožen kabel		Združljiva oblika datoteke	Oblika datoteke CSV / TXT lahko neposredno uvozite
Zaščita vezja	Protector za puščanje, termoset za lupino, netopna ne stopi; Odličen vmesnik, brez razpok, preprečevanje puščanja		moč	AC 220V 50/60Hz 1500W
oris dimenzije	(Pred embalažo) L670 * W848 * H655mm (po embalaži) L770 * W950 * H750mm		teža opreme	(Pred embalažo) 76kg (po embalaži) 96kg

Temeljna prednost

Učinkovito sodelovanje z dvojno glavo

Teoretična učinkovitost se poveča za oblikovanje glave z dvojno namestitvijo z izmeničnim nabiranjem materiala in namestitvijo za 40-60%

Običajna hitrost pritrditve lahko doseže 40.000 do 60.000 cph (enote na uro).

Inteligentni vidni sistem

Opremljen z dvojnimi kamer z visoko ločljivostjo (Top View + Bottom View), ki podpira:

✓ 0201 Ultra-smahote komponente do 55 mm velikih komponent

✓ Natančna embalaža, kot je BGA/QFN (± 25 μm natančnost)

✓ Prepoznavanje značilnosti nepravilnih komponent

Prilagodljiva proizvodnja

Inteligentni sistem za upravljanje napajalnikov, ki podpira 8-72 mm nalaganje jermena, nalaganje cevi in materiali za nalaganje palete

Hitra tehnologija spreminjanja kabla (< 5-minute program switching)

Stabilnost in zanesljivost

Telo z visoko trdnostjo iz litega železa, zasnova zatiranja vibracij

Storitvena življenjska doba ključnih komponent (servo motorna/vodnik) je več kot 50.000 ur

Naši izdelki

Glavne funkcije

1. funkcija pritrditve z visoko natančnostjo

Dvojna glava sodelovalna operacija: Dve neodvisni glavi namestitve se spremenijo, da bi pobrali materiale in jih postavili, zmanjšali čakalni čas in izboljšali učinkovitost proizvodnje.

Ultra visoka natančnost: ± 0,025 mm (25 μm) natančnost pritrditve, primerna za 01005, 0201 mikro komponente in 0,3 mm pakete naklona BGA/QFN.

Vizualna poravnava

Kamera navzgor (komponenta prepoznavanja) + kamera za pogled navzdol (pozicioniranje točke točke PCB)

Podprite 3D SPI (Pregled spalne paste) Uvoz podatkov za optimizacijo tlaka umestitve.

2. Funkcije inteligentnega hranjenja in spreminjanja linij

Podpora za več vrst podajalnikov

Električni/pnevmatski podajalnik (8 mm do 72 mm pasovna širina)

Vibrirajoči pladenj, nalaganje cevi, hranjenje pladnja (primerno za nepravilne komponente)

Hitra sprememba kabla (SMED)

Čas preklapljanja programa je manj kot 5 minut in podpira funkcijo "Sprememba tipa z enim klikom".

Upravljanje inteligentnih materialov, samodejno zazna pomanjkanje materiala in izda zgodnja opozorila.

3. Prilagodljiva funkcija pritrditve

Pritrditev za zaznavanje tlaka

Spremljanje pritrditvenega tlaka v realnem času za preprečevanje poškodb komponent ali lažnega spajljenja.

Programirano kompenzacijo višine z-osi (prilagojeno za izkrivljanje ali neenakomernost PCB).

Popravek kota komponent

Samodejno prepoznate polarnost komponent in pravilne napake pri odklonu ± 180 stopinj.

4. Inteligentna funkcija zaznavanja in napak

Spremljanje kakovosti v realnem času

Manjkajoči del Det, odkrivanje polarnosti, odkrivanje nagrobnikov.

Okvarjene komponente se samodejno zavržejo in zabeležijo se podatki NG.

Sledljivost podatkov

Podprite integracijo sistema MES/ERP za beleženje pritrdilnih podatkov vsakega PCB (čas, koordinate, tlak itd.).

5. fleksibilna proizvodna funkcija

Podpora za hibridno proces

Za doseganje hibridnega sklopa SMT+THT ga je mogoče kombinirati s stroji za razprševanje in vstavitvenimi stroji.

Uporablja se za toge plošče, prožne plošče (FPC) in togo-fleksibilne kombinirane plošče.

Tipična aplikacijska polja

Potrošniška elektronika

Matična plošča pametnih telefonov (0402 komponenta za odmik od zapiranja)

TWS primer za polnjenje slušalk (več sort, majhna serija, hitro preklapljanje)

Avtomobilska elektronika

Krmilni modul ECU (natančno pritrditev visokotemperaturnih komponent)

Zaslon z nameščenim vozilom (veliko veliko FPC prilagodljivo pritrditev plošče)

Industrijska oprema

Matična plošča Industrial Control (hibridna tehnologija: SMD+ komponente skozi luknjo

Power Modul (visoko natančno pozicioniranje komponent z visoko močjo)

Prednosti podjetja

Močna tehnična moč

Močna ekipa za raziskave in razvoj: Imamo ekipo za raziskave in razvoj, sestavljeno iz starejših inženirjev, z bogatimi izkušnjami v industriji in tehničnim kopičenjem.

Ključne tehnologije so neodvisno nadzorovane: preboji so bili narejeni na temeljnih tehnoloških področjih, kot so nadzor nad gibanjem, vizualno prepoznavanje in algoritmi programske opreme, doseganje neodvisnih raziskav in razvoja ter razbijanje tehnološkega monopola znotraj industrije.

Izjemna kakovost izdelka

Strog sistem upravljanja kakovosti: Prepričali smo certifikat sistema upravljanja kakovosti EU. Od nabave surovin do proizvodnje in proizvodnje je vsaka povezava strogo nadzorovana, da se zagotovi stabilna in zanesljiva kakovost izdelka.

Napredni postopek izdelave: Sprejeti so napredni modularni načrtovanje in proizvodni postopek, ključne komponente pa so od znanih blagovnih znamk, ki zagotavljajo stabilnost in zanesljivost opreme.

Popoln servisni sistem

Popoln servisni sistem po prodaji: Vzpostavljeno je bilo globalno storitev po prodaji, ki zagotavlja 7* 24-urno spletno tehnično podporo in se odziva na zahteve strank v 2 urah.

Profesionalna servisna ekipa: Imamo skupino izkušenih inženirjev servis, ki lahko strankam nudijo pravočasno in učinkovito tehnično podporo in rešitve.

Prilagojene storitve: Zagotovite prilagojene izdelke in storitve, ki temeljijo na potrebah strank, da izpolnjujejo njihove individualizirane zahteve.

Močna tržna konkurenčnost

Neodvisne raziskave in razvoj, znižanje stroškov: temeljne tehnologije so neodvisno razvite, kar učinkovito zmanjšuje proizvodne stroške, izdelki pa imajo visoke stroške.

Prilagodljivi modeli sodelovanja: Ponujamo več modelov sodelovanja, da bi zadovoljili potrebe različnih strank. Za podrobnosti se obrnite na upravitelja prodaje.

Dober ugled blagovne znamke

Obstajajo številni uspešni primeri: izdelek je bil uspešno uporabljen v številnih znanih podjetjih in je bil deležen široko priznanja.

Dober ugled industrije: uživa dober ugled in verodostojnost v industriji in je zaupanja vreden partner kupcev.

Struktura embalaže

Plast	Materiali in postopek	Opis funkcije
Notranja plast	Antistatični PE film + mehurček	Vlaga in absorpcija šoka preprečuje površinske praske
Srednja plast	5 cm debeli EPE Pearl Cotton Custom, oblikovani zaščitni kotički	Natančno ovije strojno telo, blazine kritičnih komponent (npr. Glava za namestitev)
Zunanja plast	Primer vezanega lesa brez izvoza	Preskusi vibracijskih preskusov, odporni na tlak, odporni na tlak

Vrsta zaščite	Metoda izvajanja
Preprečevanje vlage	V notranjosti, nameščeno v sušilnici (vlaga<10%RH) + Anti-rust paper (for metal components)
Zasnova proti zapiranju	↑↑↑ Središče gravitacijskih oznak na ohišju + vgrajene kovinske oklepaje v obliki črke L
Protistatična embalaža	Precision PCB-
