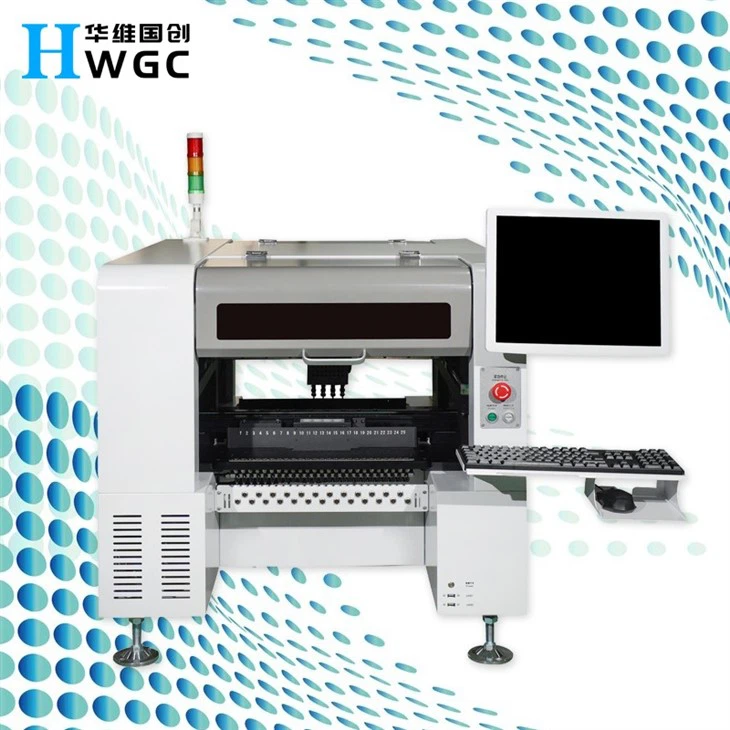

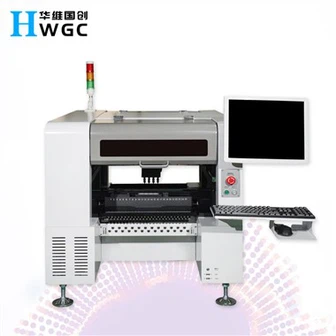

hitrost Pick{0}}in-Place Machine

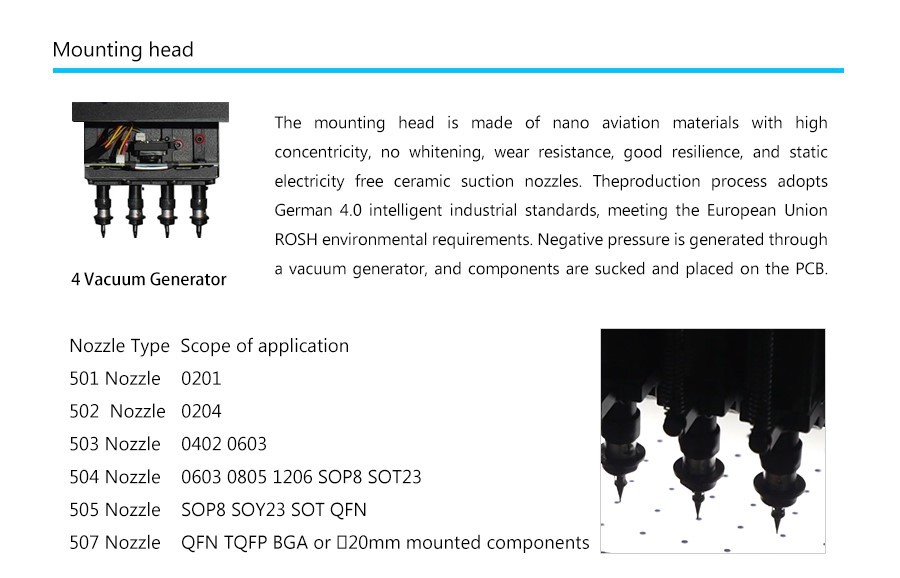

Število namestitvenih glav

4 (visoka-natančnost)

Število pladnjev IC

48

Število podajalnikov

50/44 (odvisno od podajalnika 8 mm)

Natančnost pozicioniranja

0,01 mm

Ponavljajoča se natančnost montaže

0,05 mm

Razpon hitrosti montaže odpornosti

Komponente kapacitivnosti 5000-8000 kosov/h

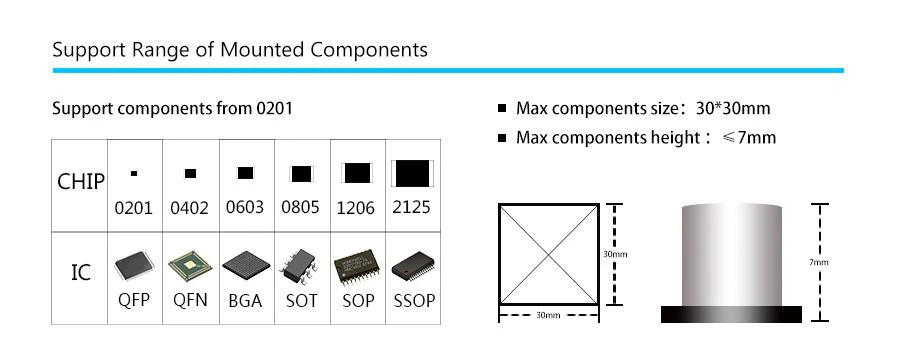

Uporabne komponente

upor, kondenzator, čip, kroglica svetilke 0201-30 * 30 mm itd.

Podprta največja površina PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

Podajalniki

električni podajalnik, pnevmatski podajalnik, vibracijski podajalnik, IC pladenj itd.

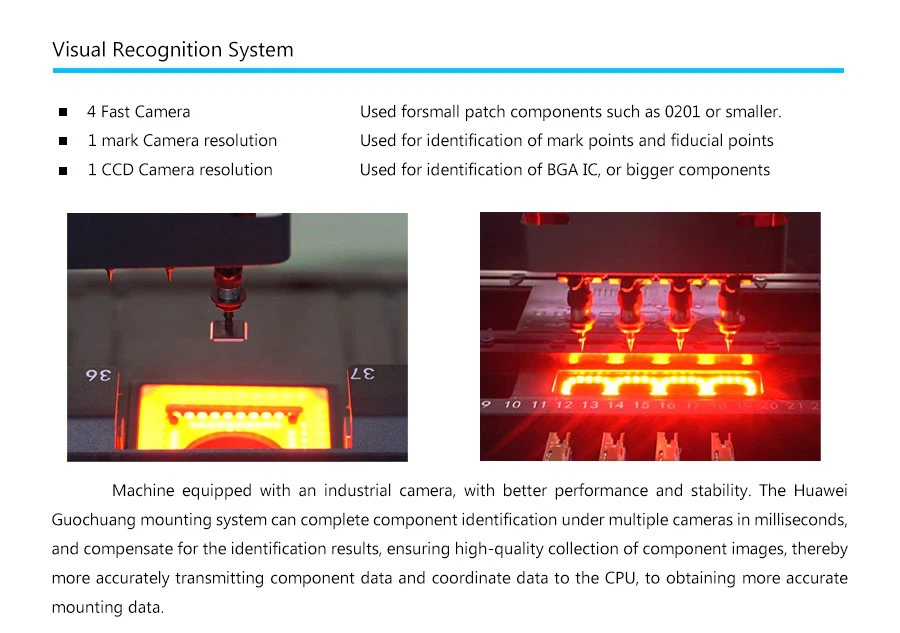

Naprave za prepoznavanje

mark kamera x1, kamera za hitro prepoznavanje x4, visoko{2}}natančna kamera x1

Največja višina ustreznih komponent

Manjši ali enak 7 mm

PCB način prenosa

tri{0}}stopenjski vnos, samodejna povezava od leve proti desni, samodejno pozicioniranje tiskanega vezja

Označi pozicioniranje

ročni / avtomatski

Metoda programiranja

samodejno programiranje po ročnem uvozu datotek PCB koordinat

Nadzorni sistem

Nadzorni sistem HuaweiGuochuang

Največja dolžina koraka osi XY

629 mm * 679 mm

Sledi osi XY

linearno vodilo gibanja + izvijač

Način gibanja osi XY

inteligentna povezava pospeška in pojemka krivulje in črte, integriran algoritem linearne interpolacije.

Nadzorni računalnik

industrijski nadzorni računalnik z Intel-visoko zmogljivim procesorjem

Način prilagajanja sledi

električni

Razpon pufra šob

4,5 mm

Največja dolžina koraka osi Z

20 mm

Razpon kota za komponente

±180 stopinj

Motor

AC Servo Motor serije

Voznik

visoko{0}}hitri gonilnik DSP

Zahteve za dovod zraka

vodni filter za olje, večji ali enak 50 L, filter za prah in stabilizator zračnega tlaka itd.

Vakuumsko dovajanje šobe

vakuumski generator z vgrajeno-funkcijo hitrega vakuuma

Razpon tlaka dovoda zraka

0,5-0,7Mpa

OS

Neodvisna raziskava in razvoj SMT inteligentnega OS, ki temelji na sistemu Windows

PCB zahteva

3-5 mm obdelovalni rob v samodejnem načinu

Vision Display

17-palčni industrijski nadzorni zaslon

Kabel

vzdržljiv gibljiv kabel (10 milijonov krat)

Napajalnik

220V 50/60Hz

Povprečna moč

600W

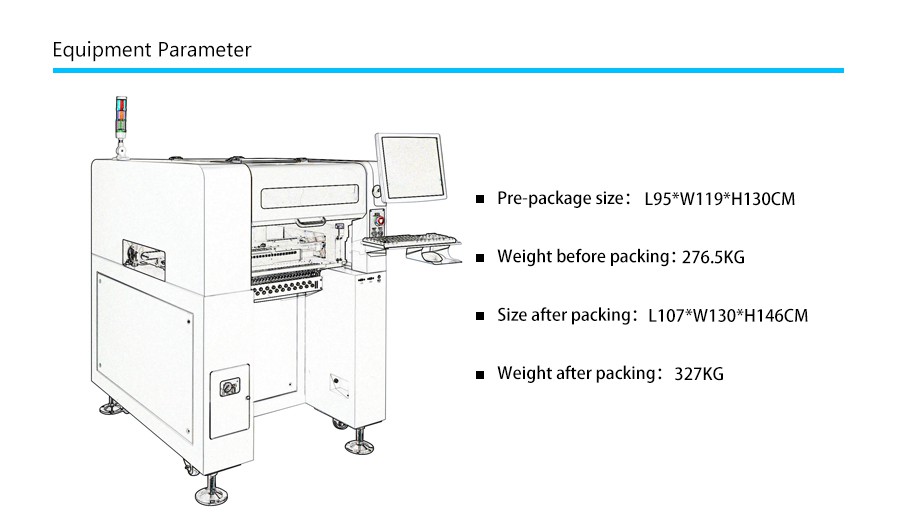

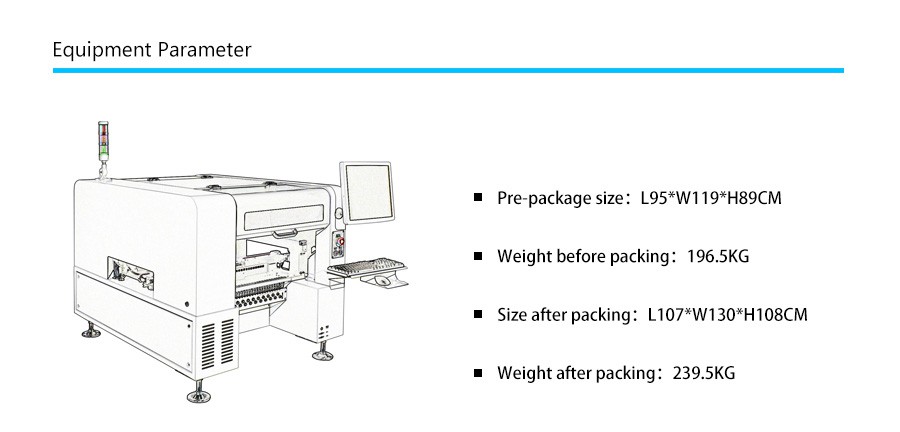

Dimenzije stroja

namizni stroj 1140*900*900mm
vertikalni stroj 900*1140*1340mm

Teža

(namizni stroj) 210 kg (navpični stroj) 280 kg
